製品名

UL 1015 耐熱機器配線用ビニル絶縁電線: 英語名 : PVC insulated wires for heat-resistant device wiring; 製品記号について

適用規格 Applicable standards	UL規格 UL standard　UL Subject 758 CSA規格 CSA standard　CSA C22.2 NO.127（TEW,TR-32）
定格 Rating	UL規格 UL standard 温度 Temperature　105℃ 電圧 Voltage　AC. 600V、DC. 750V CSA規格 CSA standard 温度 Temperature　105℃（TEW）、90℃（TR-32）電圧 Voltage　600V以下（TEW） 600 V or less（TEW）、ピーク1400V（TR-32） Peak 1400 V (TR-32)
認可番号 Certification No.	UL規格 UL standard　E43213 CSA規格 CSA standard　LL27121（TEW）、 LL25650（TR-32）

ダウンロード: UL 1015 耐熱機器配線用ビニル絶縁電線(822 KB)

耐熱機器配線用ビニル絶縁電線

UL ： Style 1015 (Appliance Wiring Material)

CSA ： Type TEW (Equipment Wires)又はType TR-32 (Insulated Conductors for Power-Operated Electronic Devices)

用途 Applications

電子機器の内部配線として使用されます。

Used as internal wiring for electronic devices.

特長 Features

ULの難燃性VW-1及び電気用品安全法の難燃性-F-の両方に合格します。

These products have passed both the UL flame resistance VW-1 test and the Electrical Appliances and Materials Safety Act flame resistance -F- test.

構造図 Structural diagram

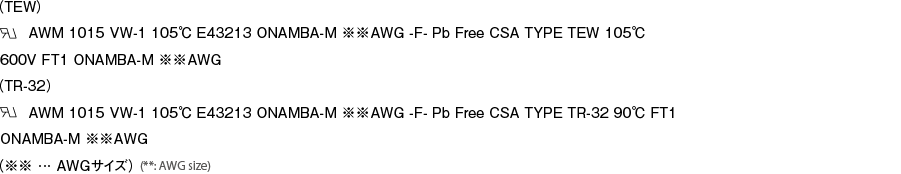

表面表示 Surface marking

絶縁体標準色 Insulator standard colors

黒、白、赤、緑、黄、青

Black, white, red, green, yellow, blue

使用上の注意 Precautions for use

ケーブルキャリア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

Do not use these products in cable carriers, robot arms, and other environments where sliding performance and continuous bending performance are required.

構造表 Structural table

導体(TA） Conductor (TA)				絶縁体厚さ Insulator thickness mm	仕上外径 Finished outer diameter mm	導体抵抗 Conductor resistance （20℃） Ω/km	絶縁抵抗 Insulation resistance （20℃） MΩ･km	耐電圧 Withstand voltage （水中） V/1分間 (in water) V/minute	参考値 Reference value
AWG サイズ AWG Size	公　称断面積 Nominal cross-section area mm²	構成素線数/素線径 Configuration No. of wires / Single wire diameter 本/mm Wires/mm	外径 Outer diameter mm	絶縁体厚さ Insulator thickness mm	仕上外径 Finished outer diameter mm	導体抵抗 Conductor resistance （20℃） Ω/km	絶縁抵抗 Insulation resistance （20℃） MΩ･km	耐電圧 Withstand voltage （水中） V/1分間 (in water) V/minute	許容電流 Maximum permissible current （30℃） A	標準条長 Standard length m
22	0.34	17/0.16	0.76	0.85	2.45	57.5	10	2,000	11.1	305
22	0.33	13/0.18	0.75	0.85	2.45	59.5			10.9	305
20	0.52	21/0.18	0.95	0.85	2.65	36.8			14.4	305
18	0.83	33/0.18	1.2	0.90	3.0	23.4			19.2	305
16	1.31	26/0.26	1.5	0.90	3.3	14.1			26.0	305
14	2.08	41/0.26	1.9	0.95	3.8	8.93			34.8	305
12	3.45	65/0.26	2.4	0.95	4.3	6.06			46.4	153
10	5.52	104/0.26	3.06	0.95	4.95	3.80			58.5	153
