1.5DS-XEB(T)/1.5DS-PLB/1.5DCS-PFLB/1.5DS-XELB/2.5DS-XELB 車載用同軸ケーブル: 英語名 : Coaxial cables for automotive applications; 製品記号について

ダウンロード: 1.5DS-XEB(T)/1.5DS-PLB/1.5DCS-PFLB/1.5DS-XELB/2.5DS-XELB 車載用同軸ケーブル (134 KB)

用途 Applications

カメラ用、車載カメラ用、ETC、カーナビゲーションシステム用として使用されます。

Used as cables for cameras, on-board cameras, ETC, and car navigation systems.

特長 Features

高速伝播速度に対応可能です。

Capable of high transmission speeds.

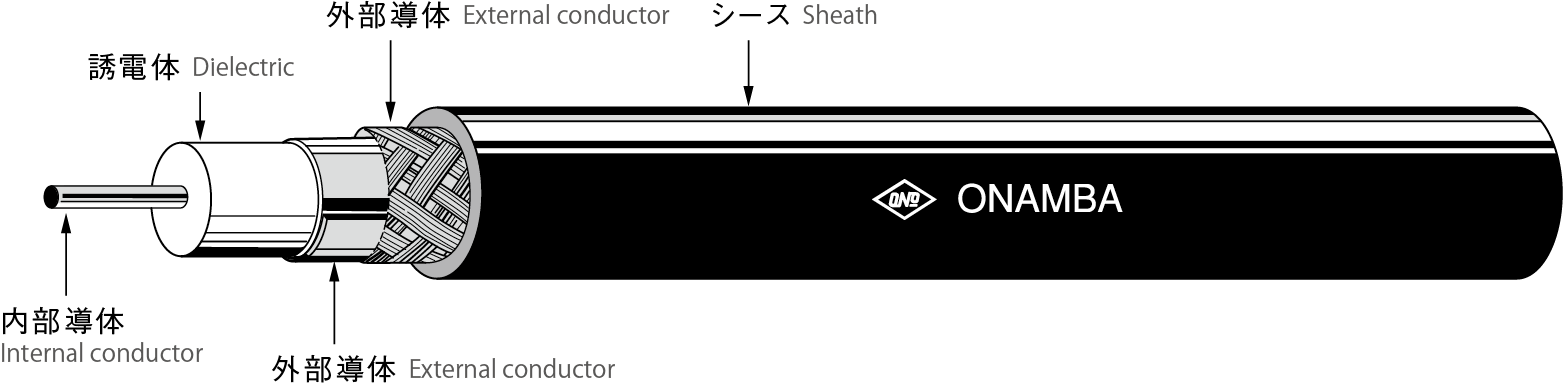

構造図 Structural diagram

表面表示 Surface marking

シース標準色 Sheath standard colors

黒

Black

使用上の注意 Precautions for use

ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

Do not use these products in cable carriers, robot arms, and other environments where sliding performance and continuous bending performance are required.

構造表 Structural table

品名 Product name	内部導体 Internal conductor			誘電体 Dielectric		外部導体 External conductor ①	外部導体 External conductor ②	シース厚　さ Sheath thickness mm	標準外径 Standard outer diameter mm	標準条長（参考値） Standard length (reference value) m
品名 Product name	材質 Material	構成 Configuration 本/mm Wires/mm	外径 Outer diameter mm	厚さ Thickness mm	外径 Outer diameter mm	外径 Outer diameter mm	外径 Outer diameter mm	シース厚　さ Sheath thickness mm	標準外径 Standard outer diameter mm	標準条長（参考値） Standard length (reference value) m
1.5DS-XEB(T)	TA	7/0.18	0.54	0.62	1.77±0.1	2.2	–	0.5	3.2±0.2	100
1.5DS-PLB	CA	7/0.18	0.54	0.57	1.67±0.1	1.78	2.2	0.5	3.2±0.2
1.5DCS-PFLB	YS	YS7コ撚り YS 7 core strand	0.55	0.55	1.65±0.1	1.7	2.1	0.45	3.0±0.2
1.5DS-XELB	TA	7/0.18	0.54	0.53	1.6	1.7	2.2	0.5	3.2±0.1
2.5DS-XELB	TA	7/0.27	0.81	0.9	2.6	2.7	3.2	0.5	4.2±0.1

導体材質　TA：スズメッキ軟銅線　CA：銅合金線　YS：特殊撚り線

Conductor material TA: Tin-plated soft annealed copper wire CA: Copper alloy wire YS: Special stranded wire

特性表 Characteristics table

品名 Product name	導体抵抗 Conductor resistance （20℃） Ω/km	試験電圧 Withstand voltage （AC） V/1分間 (AC) V/minute	絶縁抵抗 Insulation resistance （20℃） MΩ･km	静電容量 Capacitance 1kHz pF/m	特性インピーダンス Characteristic impedance Ω	標準減衰量 Standard attenuation
品名 Product name	導体抵抗 Conductor resistance （20℃） Ω/km	試験電圧 Withstand voltage （AC） V/1分間 (AC) V/minute	絶縁抵抗 Insulation resistance （20℃） MΩ･km	静電容量 Capacitance 1kHz pF/m	特性インピーダンス Characteristic impedance Ω	2000MHz dB/km
1.5DS-XEB(T)	110	1,000	1,000	104±5	50±2	1,410
1.5DS-PLB	120	1,000	1,000	104±5		960
1.5DCS-PFLB	80	1,000	1,000	82±3		920
1.5DS-XELB	110	1,000	1,000	100		1,200
2.5DS-XELB	49	1,000	1,000	100		840

VLTH-0.5DS-XEB(T（寒冷地仕様）、2.5DS-XELBも受注生産可能です。

VLTH-0.5DS-XEB(T) (cold region specifications) and 2.5DS-XELB can also be made to order.
